SMITH遠程GPRS無線控制系統示例
供水、油田狀態遠程監控及實時控制系統
一、 系統簡介
供水、踩油狀態遠程監控及實時控制系統是合肥史密斯流量儀表有限公司設計開發的用于遠程監控和控制用戶用水情況的高新技術產品。該產品具有太陽能供電、或220V供電、GPRS實時無線遠傳、IC卡充值、根據用戶余額自動控制供水閥門等特點，可滿足供水集團實時計量、精確控制、透明管理和方便用戶充值等需求。
二、 系統組成與功能
系統由太陽能蓄電池、數據采集儀、管線設備和系統服務器四部分組成。
1、太陽能蓄電池
太陽能蓄電池的作用是將太陽的光能轉化為電能后，輸出直流電存入蓄電池中作為信號采集儀的供電系統
電壓：24V
電流：2A
2、管線設備
管線設備包括流量計、電動閥門組成，安裝在供水管線上，可實時監測用戶的用水量。
流量計選型略
電磁閥選型略

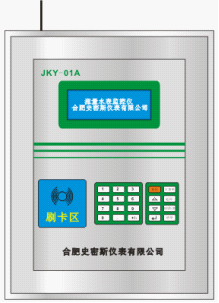

3、數據采集儀
數據采集儀由太陽能電池供電，整套系統不使用用戶電源保證系統的獨立性，數據采集儀的主要功能是：
Ø 采集現場流量計生產數據
Ø 通過GPRS無線網絡上傳到系統服務器
Ø 讀取用戶充值后的IC卡金額
Ø 根據余額控制供水閥門
Ø
4、系統服務器
后臺系統服務器端由數據接收系統和網絡發布系統構成，包括數據接收、數據處理、數據發布、異常報警四個模塊。
Ø 數據接收模塊：實時接收各監控儀發送的實時數據；
Ø 數據處理：根據接受到的源數據并形成日度匯總數據；
Ø 數據發布：提供web查詢功能，實現實時數據、實時曲線和生產報表的查詢；
Ø 異常報警：對于現異常情況時，提供手機短信報警功能。

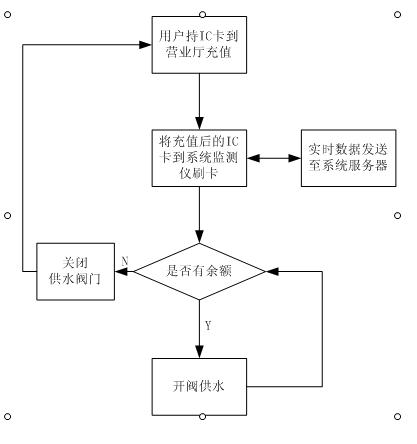

三、 系統流程圖
四、 系統特點
Ø 自動抄表極大地提高了勞動生產效率，降低了職工的勞動強度
Ø 全自動化控制，解決人為因素造成收費誤差。 |
