一、 概述
Smith3011系列被設計為準確,有效的氣體或液體以及飽和的蒸汽流量測量的流量計。Smith3011各規格均可內部溫度補償或者直接進行流量測量。各儀表均可配帶4-20mA，4-20mA+HART模擬輸出和現場顯示。Smith3011X系列 為旋進旋渦流量計，主要用來大口徑小流量氣體介質的更加精確的測量；
Smith3011系列渦街流量計是由經過現場考驗的傳感器和殼體組成，并應用了具有SSP（頻譜信號處理）功能的數字電子技術。即使在較惡劣的工況條件下，Smith3011渦街流量計也具有很高的精度和穩定性。因此3011渦街流量計是降低生產成本、提高設備的運行效率的較佳選擇。
二、特點
高度準確- 當正確安裝, 流量測量準確性不超出1.0% ，較佳情況下不超出0.5%。
良好的自診斷功能 -簡化的接線設計和信號處理。各儀表均具有良好的用戶界面和通用編程包括全面自診斷能力。它可能查出bi-phase 流程和流速外部被編程的使用參數。它可以并且辨認識別出諸如管道震動等共振頻率信號等；
三、技術指標
被測流體：液體，氣體，蒸汽（避免多相流和粘附性介質）
精度：± 0.75% ( 液體) 、± 1% ( 氣體, 蒸汽 )
重復性：讀數的± 0.2%
通徑：15-300mm
公稱壓力4.0Mpa
溫度范圍：低溫型:-200 °C ---+100°C
普通型：-40 °C ---+260°C
高溫型:-40 °C ----+320°C
超高溫型: -40 °C ----+450°C
工況壓力范圍：- 0.1Mpa (- 1kg/cm2) ~ 法蘭額定值
環境溫度范圍：- 40 ～ 60 °C
主要材質：316L
能同時顯示流量，累積流量和自診斷信息。
脈沖頻率：＜ 10 kHz
可具有
模擬/脈沖雙重輸出
脈沖信號、485、232、1-5V、4-20mA，4-20mA+HART協議輸出
報警信號：接點信號
防爆等級：EXiaIIBT5EXiaIICT5
防護等級：IP65、IP67

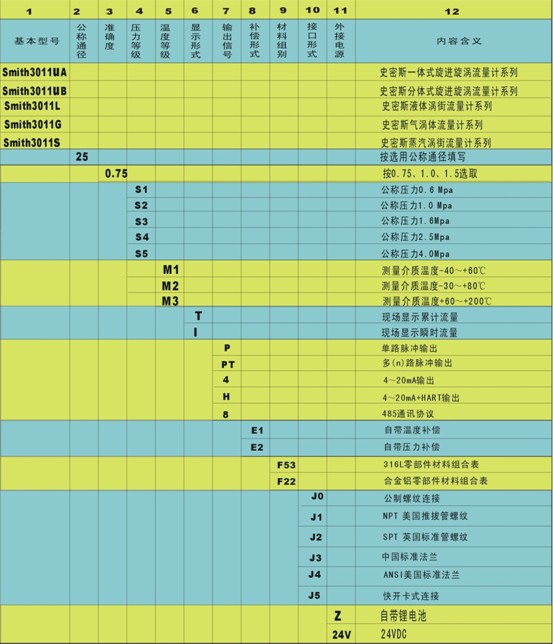

四、選型標記
|
